Changer une ampoule paraît anodin. Le geste prend quelques secondes, mais le choix du culot et le raccordement de la douille engagent la sécurité de toute l’installation électrique. Entre conventions de câblage mal appliquées et exigences normatives que peu de particuliers connaissent, les erreurs se nichent dans des détails techniques précis.
Phase sur le plot central de la douille : la règle de câblage que peu de bricoleurs appliquent
Sur une douille à vis (E14 ou E27), deux points de contact reçoivent le courant : le plot central, situé au fond, et le filetage métallique sur lequel le culot de l’ampoule vient se visser. La convention de raccordement impose que la phase soit connectée au plot central, tandis que le neutre rejoint le filetage périphérique.
A voir aussi : Installer un rideau au-dessus d'un radiateur électrique : conseils et astuces
La raison est purement physique. Quand vous dévissez une ampoule, vos doigts frôlent le filetage bien avant d’atteindre le fond de la douille. Si le filetage est sous tension (phase), un contact accidentel provoque un choc électrique. En reliant la phase au plot central, la partie la plus accessible de la douille reste au potentiel du neutre, ce qui réduit le risque.
Cette convention est rappelée par des électriciens professionnels, mais elle n’apparaît presque jamais sur les notices fournies avec les luminaires grand public. Vérifier le câblage au multimètre après installation reste la seule façon de s’assurer que la polarité est correcte, surtout sur un circuit ancien où les couleurs de fils ne sont pas toujours fiables.
A lire en complément : Comment optimiser l'installation d'une climatisation à Lens grâce à une étude thermique personnalisée
Norme NF C 15-100 et circuits d’éclairage : ce qui concerne directement le culot
La norme NF C 15-100, référence pour les installations électriques domestiques en France, encadre les circuits d’éclairage avec plusieurs exigences qui touchent le choix et l’installation des douilles.
Protection différentielle sur les circuits lumière
La norme impose des disjoncteurs différentiels 30 mA sur les circuits d’éclairage. Ce dispositif coupe le courant en cas de fuite à la terre, par exemple si un fil dénudé touche le corps métallique d’une douille mal isolée. Sans cette protection, une erreur de câblage sur un culot à vis peut rester silencieuse jusqu’au jour où quelqu’un touche la partie métallique.
Zones humides et indice de protection
En salle de bain, la norme définit des volumes (0, 1, 2) qui déterminent le type de matériel autorisé. Une douille standard E27 en bakélite ou en thermoplastique n’est pas adaptée aux volumes proches de la baignoire ou de la douche. Les luminaires installés dans ces zones doivent présenter un indice de protection adapté (IP44 ou supérieur) selon le volume concerné.
Installer un culot pour ampoule dans une pièce humide sans vérifier la compatibilité IP du luminaire revient à contourner une exigence de sécurité électrique fondamentale.
Culot à vis, baïonnette ou broches : le type de douille modifie les risques

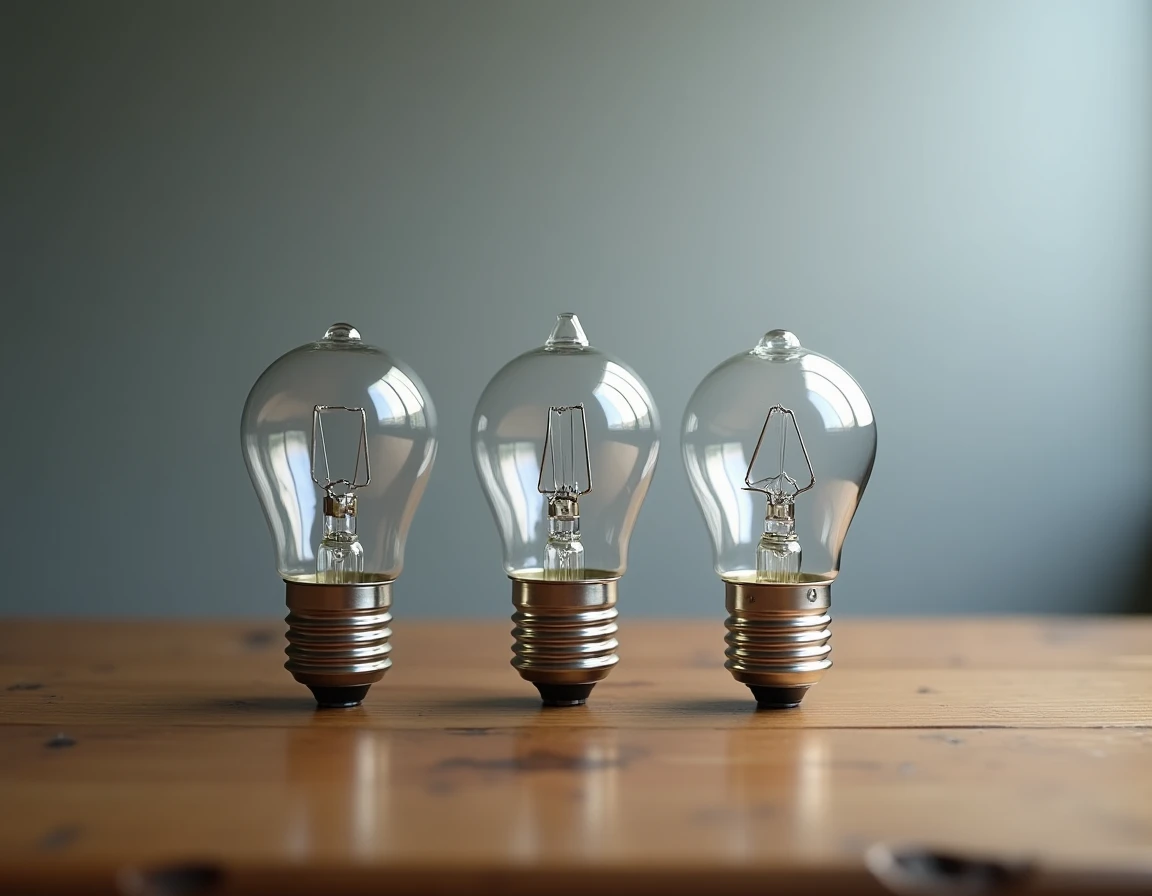

Les culots à vis (E14, E27, E40) et les culots à baïonnette (B22) ne présentent pas les mêmes profils de risque lors de l’installation. Les culots à broches (GU10, GU5.3, G9) posent d’autres questions.
- Les culots à vis exposent un filetage métallique conducteur. La règle phase/neutre décrite plus haut s’applique exclusivement à ce type de douille. Un câblage inversé crée un risque direct au toucher.
- Le culot à baïonnette B22 utilise un système d’encliquetage avec deux ergots. Le contact électrique se fait par deux plots au fond de la douille, ce qui limite l’exposition des parties sous tension lors du changement d’ampoule.
- Les culots à broches (GU10, GU5.3) fonctionnent en très basse tension pour certains modèles, nécessitant un transformateur. Un transformateur sous-dimensionné provoque un échauffement anormal de la douille et du câblage, avec un risque d’incendie sur le long terme.
Le choix du culot pour ampoule ne se limite donc pas à une question de compatibilité mécanique avec le luminaire. Chaque type de culot implique des précautions de câblage et de protection distinctes.
Douille métallique et mise à la terre : une obligation souvent ignorée
Les douilles en métal (laiton, acier chromé) séduisent pour leur esthétique, notamment sur les luminaires de style industriel ou vintage. Leur conductivité impose une contrainte supplémentaire : la mise à la terre du corps métallique est obligatoire.
Le fil de terre (vert-jaune) doit être raccordé à la borne prévue sur la douille ou sur le luminaire. Sans cette connexion, un défaut d’isolement entre le fil de phase et le corps métallique met toute la surface extérieure de la douille sous tension. Le différentiel 30 mA finira par déclencher, mais le temps de réaction, même bref, suffit à provoquer une électrisation.
Les douilles en porcelaine ou en thermoplastique, isolantes par nature, ne nécessitent pas de mise à la terre. En revanche, leur résistance thermique varie. La porcelaine supporte des températures plus élevées, ce qui la rend adaptée aux ampoules à forte dissipation de chaleur. Le thermoplastique, moins résistant, convient aux ampoules LED dont la température de fonctionnement reste modérée.
Vérifications avant de refermer le luminaire
Avant de remettre le courant, quelques contrôles permettent d’éviter les défauts les plus courants sur une installation de douille :
- Vérifier au multimètre que la phase arrive bien sur le plot central et non sur le filetage de la douille à vis.
- S’assurer que le serrage des fils dans les bornes est ferme : un fil mal serré provoque un arc électrique qui détériore la douille progressivement.
- Contrôler que le câble est correctement maintenu par le serre-câble ou le dispositif de blocage intégré à la douille, pour éviter toute traction sur les connexions.
- Confirmer la présence du fil de terre sur une douille métallique, et vérifier sa continuité jusqu’au tableau électrique.
Un câblage correct ne se voit pas à l’œil nu. Seul un test au multimètre, hors tension puis sous tension, permet de valider la conformité du raccordement. Pour les installations anciennes sans fil de terre ou avec des couleurs de fils non standard, faire intervenir un électricien qualifié reste la solution la plus sûre pour garantir la sécurité électrique du circuit d’éclairage.
